抛圆机

产品简介:

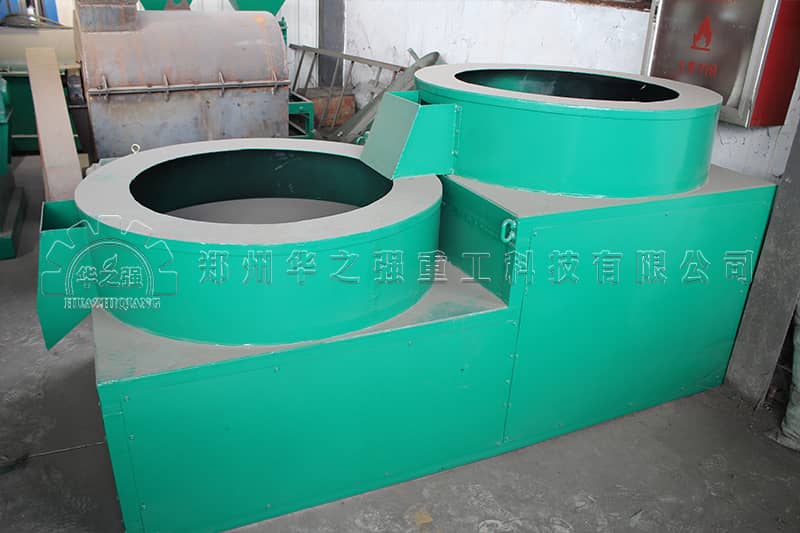

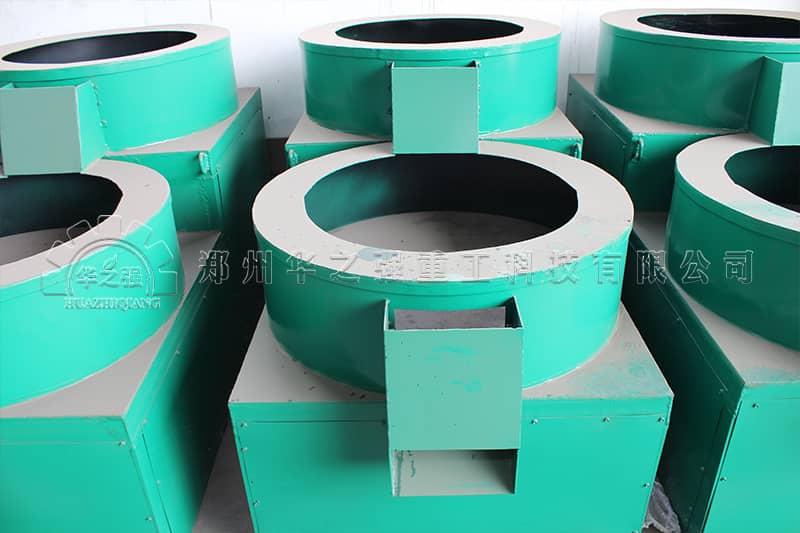

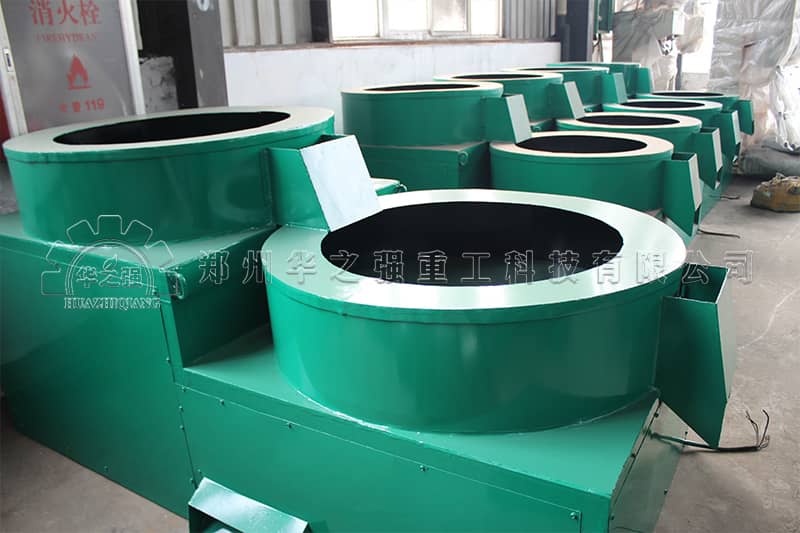

抛圆机
用途和特点:

抛圆机用于各种有机肥、生物有机肥挤压造粒后的整形工序。可自由搭配新型有机肥造粒机、平模造粒机、双模造粒机同时使用。抛圆机可选用两级或三级抛圆盘,颗粒经过抛圆后,成品由出料口排出,成品颗粒大小均匀,圆润光滑。抛圆机可持续长时间工作,动力能耗小,生产成本低,经济效益高,操作维修方便。

Ball Shaping Machine
Use and Features:

The ball shaping machine is used for the shaping process of various organic fertilizer and bio organic fertilizer after granulating. It can be freely matched with new organic fertilizer granulator, flat die press granulator and dual-mode granulator. This machine can be chosen two or three level discs. After the granules are polished, the finished products are discharged from the output, and the finished products are even in size and smooth. The ball shaping can work continuously for a long time, with low power consumption, low production cost, high economic efficiency, and convenient operation and maintenance.

该系列抛圆机,是一种新型设备:成粒率可达95%以上.电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命.抛圆盘经过处理加工,坚固耐用,不变形、坚固的底座设计,不需要地脚螺栓固定.使用寿命长等优点,深受用户好评,是广大用户选择的理想产品。

工作原理
该系列产品其工作原理:由主电动机驱动皮带轮和皮带,通过皮带传动给大轮,大轮固定在主轴上,大盘有联轴器同心固定,大轮驱动主轴带动大盘,使物料在大盘的离心力带动下,物料在盘内高速运转,(本机于喷雾配套使用)物料进入大盘后,经盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.颗粒与侧帮摩擦使得颗粒的外观圆滑,强度增加,大优点能够降低颗粒外表水分。在该机盘中上部设计了自动清料装置,物料粘底,从而大大提高了本机的使用寿命.随着电动机的不断旋转,物料的不断进入,方能实现批量生产,已达到连续工作之需要.

结构简述
整机可分为四大部分:
1.机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格的要求,已达到本机所使用的目的.
2.调节部分:在造粒盘的出口处有调节器,调节出口大小,得到满意的颗粒,达到了本机所使用的要求.
3.传动部分:整台机器传动部分优为重要,整体的工作都有此而行,质量可靠.电动机带动皮带轮、三角带.驱动盘工作.检修方便。设计合理;
4.自动清料部分:该部分安装于大盘下方,,有自动清料板,以便在生产过程中清理粘在盘底的物料,大大提高了该机的使用寿命,也节省了劳动力.

技术参数

型  号 直径

电机
(kw)
生产能力
 (t/h)
PYS800-1 800mm 5.5 1-3
PYS800-2 800mm 11 1-3
PYS1000-1 1000mm 5.5 2-4
PYS1000-2 1000mm 11 2-4
PYS1000-3 1000mm 16.5 2-4
PYS1200-1 1200mm 7.5 3-6
PYS1200-2 1200mm 15 3-6
PYS1500-2 1200mm 30 4-8
