有机肥冷却机

产品简介:

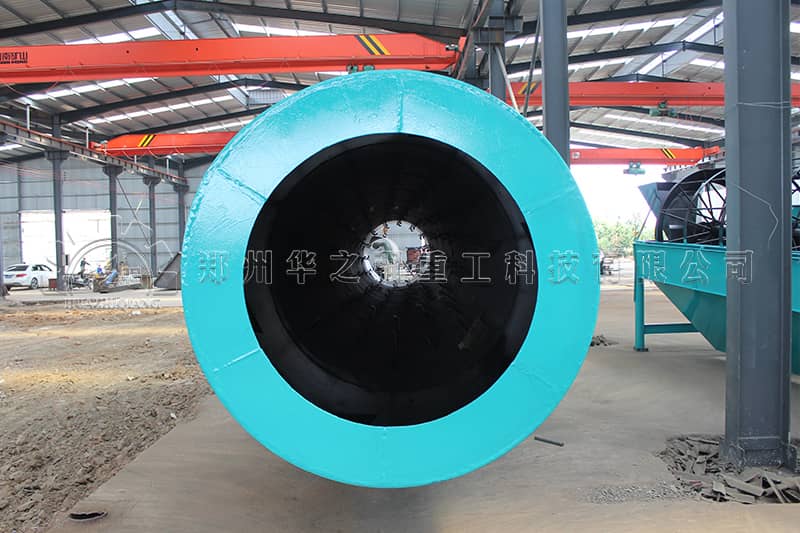

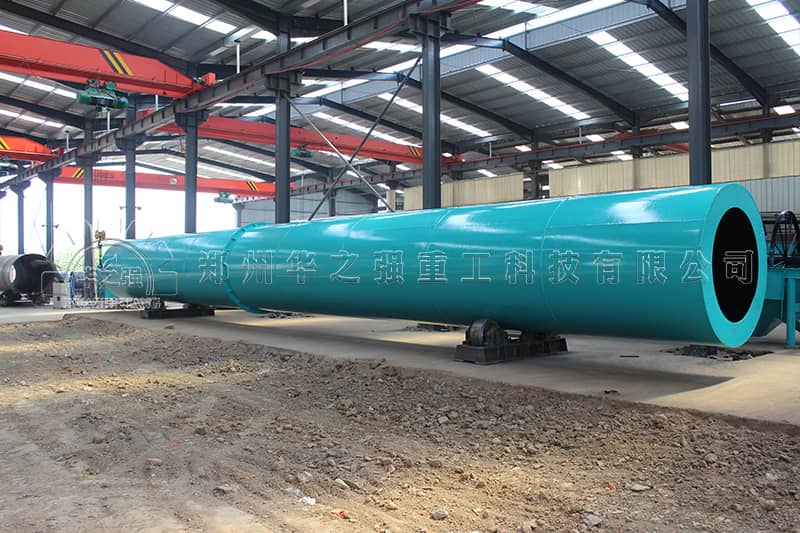

有机肥冷却机

滚筒式冷却机与滚筒式干燥机外形基本相同，物料由进料封头加入，冷风由出料端进入，两者逆流相遇，使其下降一定温度。该机设计为冷风逆流减少了污染，改善了工作环境。与干燥机配套使用，可大大提高冷却速度，减轻劳动强度，进一步去除部分水分和降低肥料颗粒温度。回转式冷却机同时也可用于其它粉状、粒状物料的冷却。该设备结构紧凑，冷却效率高，性能可靠，适应性强。

Drum Fertilizer Cooler

Use and Features:

The shape of the drum cooler and the drum dryer is basically the same, the material is added from the feed head, the cold wind is entered from the discharge end, and the two counter current meets, making it down to a certain temperature. The machine is designed to reduce the pollution of the cold air and improve the working environment. Matching with dryer can greatly improve the cooling rate, reduce labor intensity, further remove some moisture and reduce the temperature of fertilizer granules. The rotary cooler can also be used for cooling other powdery and granular materials. The device has compact structure, high cooling efficiency, reliable performance and strong adaptability.

产品概述

该机是由我公司工作人员集多年复混肥生产经验,开发出的新冷却机。用于复混肥生产，冷却肥料的温度和粒度，于干燥机配套使用，可大大提高冷却速度，减轻劳动强度，提高产量，进一步去除部分水分和降低复混肥的粒温。同时也可用于其它粉状、粒状物料的冷却，该设备结构紧凑，冷却效率高，性能可靠，适应性强

工作原理

该系列转筒冷却机其工作原理是：由主电动机驱动皮带和皮带轮，通过减速机传动给主动轴，通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合，相向工作。物料从进料端加入，经筒体内部。引风机（与该机配套使用）的作用下使筒体内部空气流动加快，通体内壁上安装的扬料板不断将物料翻起，从而达到冷却均匀的目的。冷却后的物料从出料口流出，随着电动机的不断旋转，物料不断进入方能实现大批量生产。

结构概述

整机可分为五大部分：

1.托架部分：整个机体转动部分都由托架支撑，受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成，并通过了严格的工艺要求，已达到本机所使用的目的。除此外重要的是固定在架子上的托轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用高品质防腐、耐磨材料，大大提高了本机的使用的寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩，便于装卸运输。

2.传动部分：整台冷却机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用高品质槽钢焊接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机于主轴工作部分，采用尼龙注销联接器相咬合传递驱动。

3.大齿圈：固定在机体上，与传动小齿轮相齿合，相向带动机体工作，其采用高科技耐磨材料，使本机使用寿命更长。

4.滚带：固定于机体两侧，以支撑整个机体。

5.机体部分：整台冷却机中重要的就是机体部分，其采用中碳钢

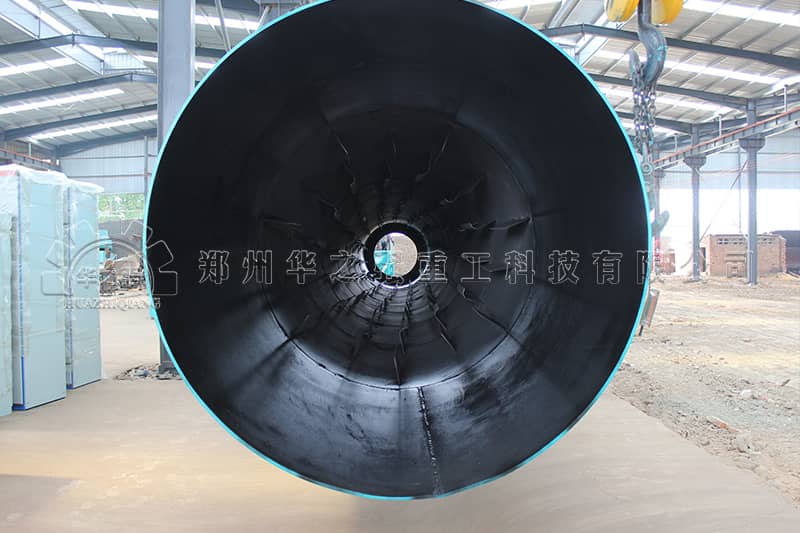

6.板焊接而成，内置扬料板采用耐磨材料，分布及角度设计合理，并通过严格的质量控制和特定的工艺要求，使物料扬起形成幕布，达到散热和散水粉的目的。以达到本机所使用的目的。

技术参数

型号	生产能力（t/h）	主电机		主减速机		重量（t）
		功率（kw）	型号	型号	速比
LQ10100	1-3	5.5	Y132L2-4	ZQ250	23.34	(3.8)
LQ12120	3-5	7.5	Y132M-4	ZQ350	23.34	(5.7)
LQ15150	5-7	15	Y160L-4	ZQ400	23.34	(9.7)
