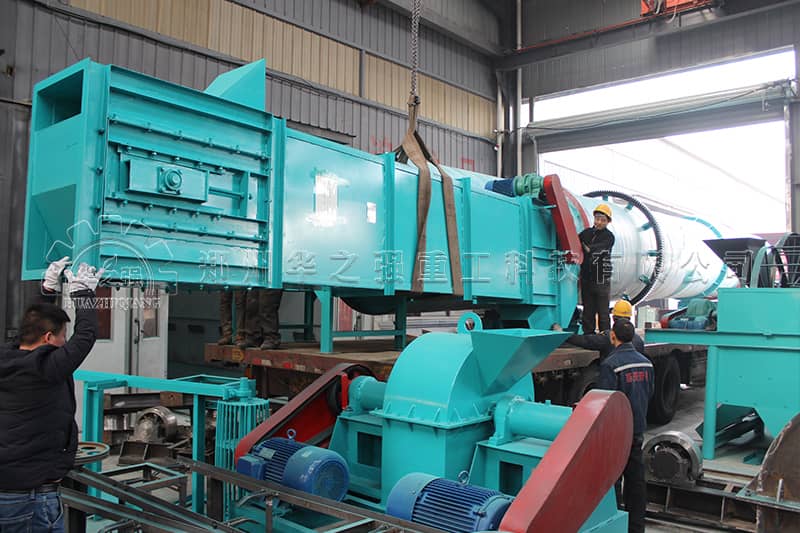

斗式提升机
用途与特点：
斗式提升机是一种垂直升运物料的输送设备，用于肥料、粮食、食品、饲料、矿山工业等粒状和粉状物料的垂直输送。斗式提升机具有占地面积小，提升高度高，输送量大，输送効率高，动力消耗低，结构简单，维护成本低，运行稳定，应用范围广和密封性好等特点。
Bucket Elevator
Use and Features:
The bucket elevator is a vertical lifting equipment for conveying granular and powder materials, such as fertilizer, grain, food, feed, mining industry and so on. The bucket elevator has the characteristics of small occupying area, high lifting height, large conveying capacity, low power consumption, simple structure, low maintenance cost, stable operation, wide application range and good sealing performance.
1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时无回料和挖料现象,因此无效功率少。
2.这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行性好,设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
斗式提升机工作原理
该系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。牵引件用特质合金钢圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有特定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。该机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。
带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。
技术参数
|
型 号 |
Th315 |
Th400 |
Th500 |
Th630 |
|
料 斗 形 式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
输 送 量 |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
|
斗 容 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
|
斗 距 |
512 |
688 |
|
圆钢直径×节距 |
Φ18×64 |
Φ12.1×86 |
|
单条链强度 |
320 |
480 |
单位长度牵引重量
|
25.64 |
26.58 |
31 |
31.9 |
41.5 |
44.2 |
49 |
52.3 |
传动齿轮转速
|
42.5 |
37.6 |
35.8 |
31.8 |
输送物料最大粒度
|
35 |
40 |
50 |
60 |
|
料斗运行速度 |
1.4 |
1.5 |
|
注 |
ZH型代表中深斗 |
SH型代表中深斗 |
