对辊挤压造粒机

产品简介:



用途与特点:

DZJ系列对辊挤压式造粒机是我司根据多年来的生产经验和客户在生产实践中的反馈,在原有的双辊挤压造粒基础上研发的一种改进型挤压造粒设备。本机结构采用造粒成型为一体,外形美观,能耗低,主要部件采用新型金属精制而成,其中DZJ-II双输入轴造粒机传动部分采用双输入动力传递方式,提高输入动力比,而且保证传动齿轮的润滑和密封性能。它可以广泛适用于肥料生产加工、饲料生产以及化工行业对粉体物料进行制粒的生产需要。该机采用无干燥技术生产,常温造粒,一次成型;结构设计合理,运行稳定可靠,操作维护方便,具有投资少,见效快,经济效益可观等特点。

Fertilizer Granulator Series
Double Roller Press Granulator

Use and Features:

DZJ series Double Roller Press Granulator is an improved pressing granulate equipment based on years production experience and the feedback from customers in the production practice. The structure of machine is granulating and forming one time, with good appearance, low energy consumption. The main components are made of new type refined metal, The transmission part of DZJ-II Double Roller Press Granulator adopts double input power transfer mode to improve the input power ratio and ensure the lubrication and sealing performance of the transmission gear. It is widely applied to Fertilizer Production, Feed Production and Chemical Industry for granulating powder material. The machine adopts to No-Drying technology, granulating at normal temperature, forming one time; reasonable structure design, stable and reliable operation, convenient operation and maintenance, with less investment, quick effect, considerable economic benefit characteristics and so on.

1.本机采用无干燥工艺生产,常温造粒。具有投资少,经济效益好等特点。
2、本机结构采用制粒、成型、筛分为一体,使其具有外形美观,操作简单等特点。主要零部件如辊体采用了具有防腐、耐磨、抗冲击特点 的一种新型金属精制而成。其中DZG-Ⅱ型机不但具有以上特点,我公司对机架部分也进行了升级改造,轴承架体选用质量优良的防腐铸造为整体部件,使其具有稳定性好的特点,可大大提高滚动轴承、及大轴的使用寿命。传动部分采用了双输入传递方式,不但提高输入动力比,而且又保证了传动齿轮的润滑及密封性能。该机具 有结构紧凑,稳定性好,密封性好,噪音低,操作维修方便等优点!新机上市后就赢得了广大用户的好评!
3、原料适应性广,该机不但可用于肥料、饲料、化工行业的造粒,而且是对稀土、冶金、煤炭、生物制剂、环境保护工程也有很好的适用性!

结构概述
机架部分:机器的所有工件全部安装在机架上!
传动连接部分有:电动机、皮带轮、三角带、减速机、链条、链轮、联轴器。
机头部分:包括轴承架体、一对高压模辊皮、两根轴等组成。 破碎工作室:有破碎辊轴承架、破碎辊、筛网等组成。

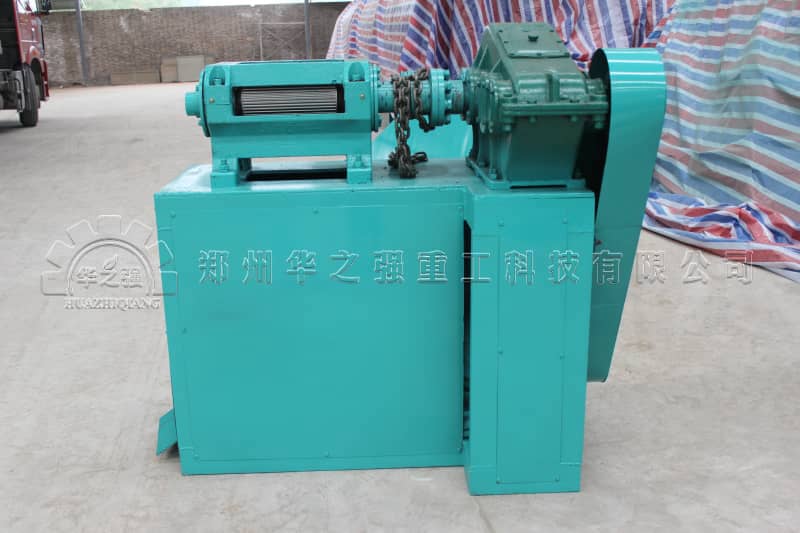

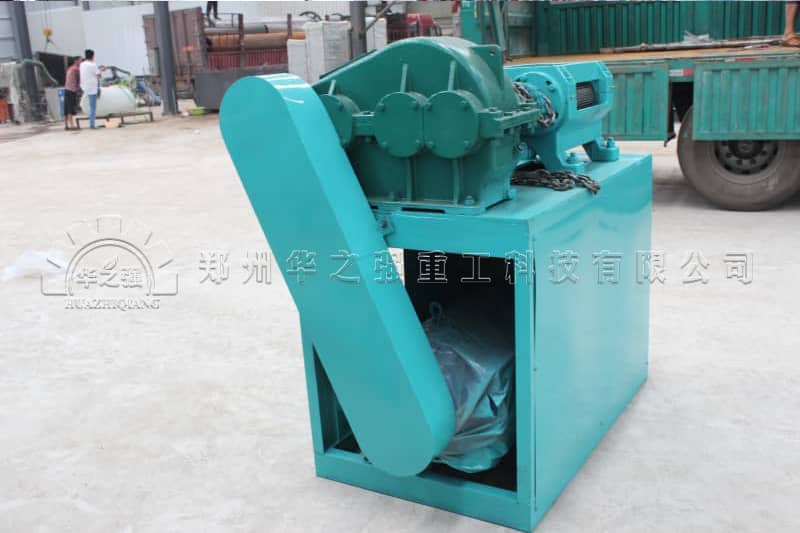

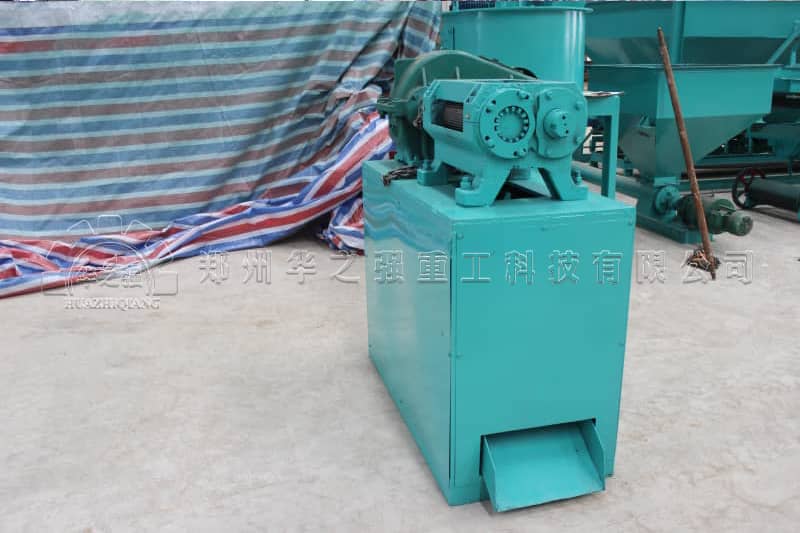

对辊挤压造粒机
工作原理

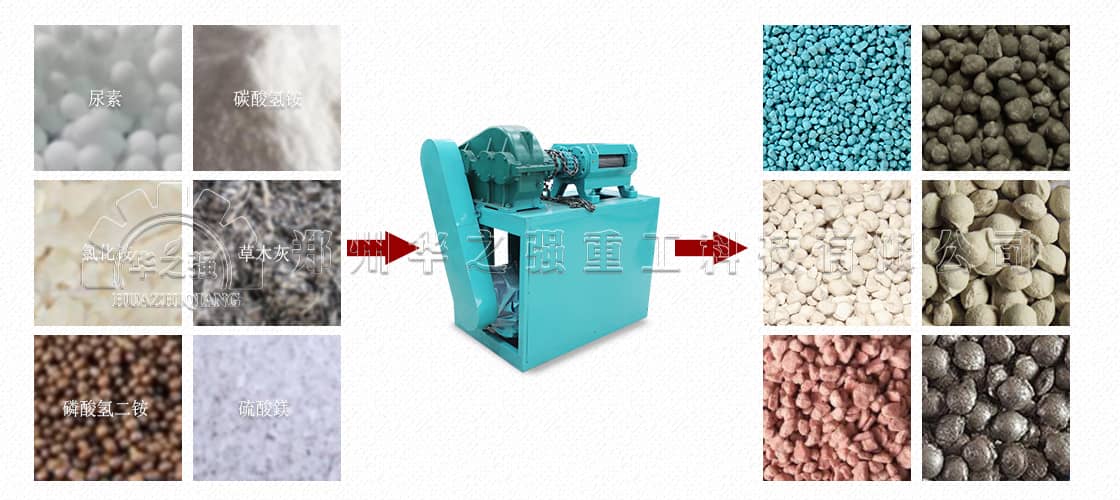

该系列对辊挤压造粒机其工作原理:是由电动机驱动皮带轮,传动带通过减速机传递给一对带有滑模壳体的两个高压辊体做相对工作。DZJ-Ⅰ型挤压机两 辊之间是由一组对开齿轮相对工作进行互动,DZJ-Ⅱ型挤压机两辊是由一台减速机上的两根输出轴直接带动进行工作,达到挤压成型的目的。生产时原料有 进料斗进入,经高压辊体相对挤压成型,脱模后自流到辊体下部的破碎成型工作室。破碎成型的动力是由主动压辊轴的链轮经链条传动给一对破碎滚轴进行相对运 动,在工作室内进行破碎后筛分,成品颗粒通过筛网到出料槽流出机外。

技术参数

型号 DZJ-Ⅰ1.0 DZJ-Ⅰ2.0 DZJ-Ⅰ3.0 DZJ-Ⅰ4.0 DZJ-Ⅱ1.0 DZJ-Ⅱ2.0
生产量(t/h) 1~1.5 1.5~2.5 2~3 3~4 1~2 1.5~2.5
功率 15KW 18.5KW 22KW 30KW 15KW 18.5KW
压辊规格 Φ150x220 Φ150X300 Φ186X300 Φ300X300 Φ150X220 Φ150X300
入料粒度 ≦0.5mm ≦0.5mm ≦0.5mm ≦0.5mm ≦0.5mm ≦0.5mm
成品规格 Φ2.5~Φ10 Φ2.5~Φ10 Φ2.5~Φ20 Φ2.5~Φ30 Φ2.5~Φ10 Φ2.5~Φ20
减速机型号 ZQH350 ZQH400 ZQH400 ZQH500 专用 专用
物料水分 2%~5% 2%~5% 2%~5% 2%~5% 2%~5% 2%~5%
对辊挤压造粒机有多种型号,可根据用户产量的需要选购,也可订做,有较大选择范围
